699. エアコンを修理しました
エアコンの修理と言っても、クルマではなく自宅のエアコンの話です。（汗）
毎度申し訳ありません。

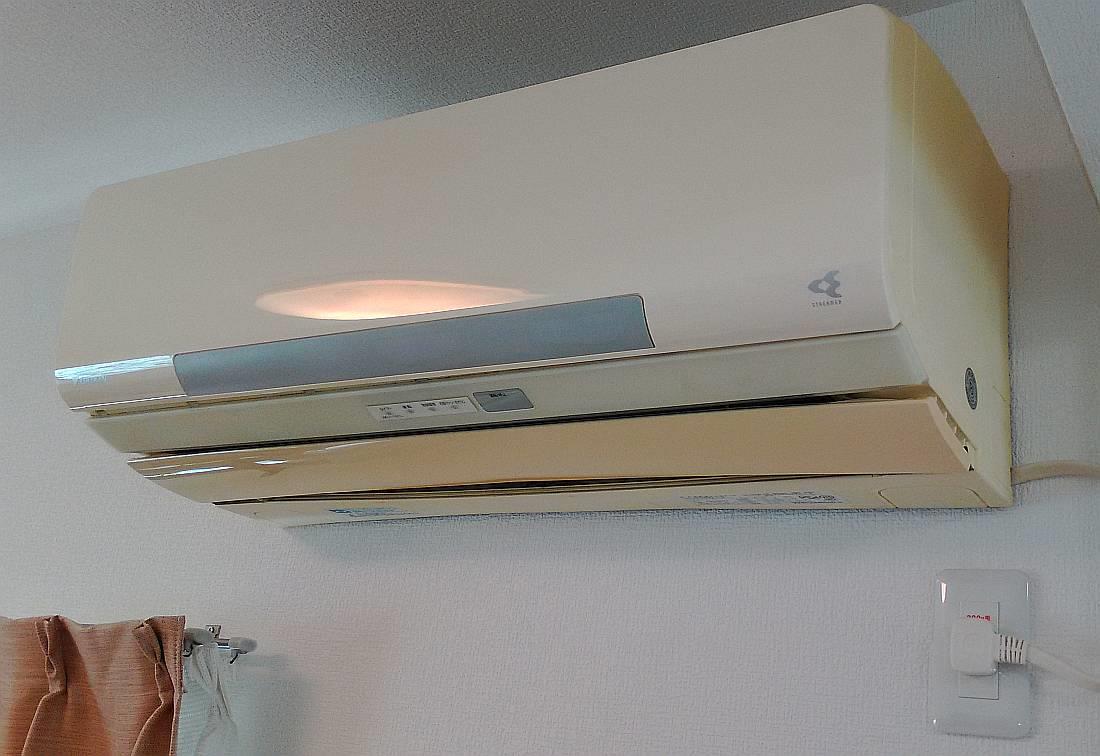

うちの寝室に設置してあるこのエアコン。岐阜の自宅リビングルームで使用していたものを、5年前に川西市へ移設したものです。
ところが先日から、暖房運転を開始して15分ほどで温風の吹き出しが弱くなり、運転が停止してしまうようになりました。（泣）
このエアコンはダイキン製（型番：AN40NRPJ-W）で、鉄筋28畳 木造18畳用の規格です。自動掃除機能、加湿・換気ができる「うるさら」機能なども備わっていて、なかなか快適な製品です。
保証書に「2012年10月設置」と記入されていたので、13年ちょっと使用したことになります。電気店に相談したら間違いなく買い替えを勧められる年式ですが、エアコン価格は年々高騰していて、今もしも同等製品に買い替えると30万円コースです！（滝汗）
岐阜では酷使していましたが転居後は寝室で使用しているため、熱帯夜以外の稼働率はさほど高くありません。なんとかあと数年くらい延命したいものです。
原因を調べてみたら、寝室の卓上温度計は「19℃」なのに、エアコンのリモコンに表示される室内温度は「33℃」になってました（驚）。これでは暖房が停止するはずです。おそらくエアコン内部の室温センサーが故障していると思います。

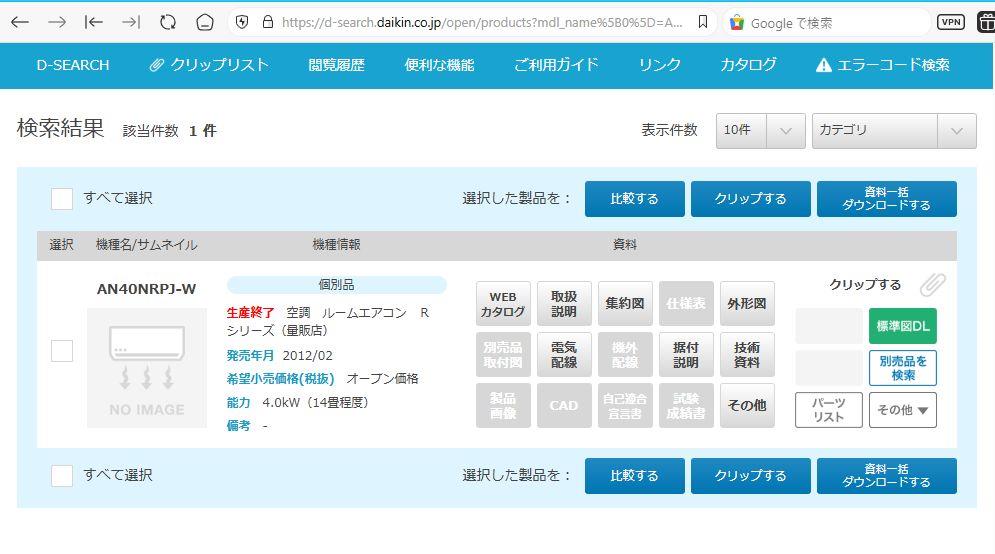

そこで、温度センサーを自分で交換できないか調べてみたところ、こちらのサイトでパーツを検索できることが分かりました。
↓
https://d-search.daikin.co.jp/open/top

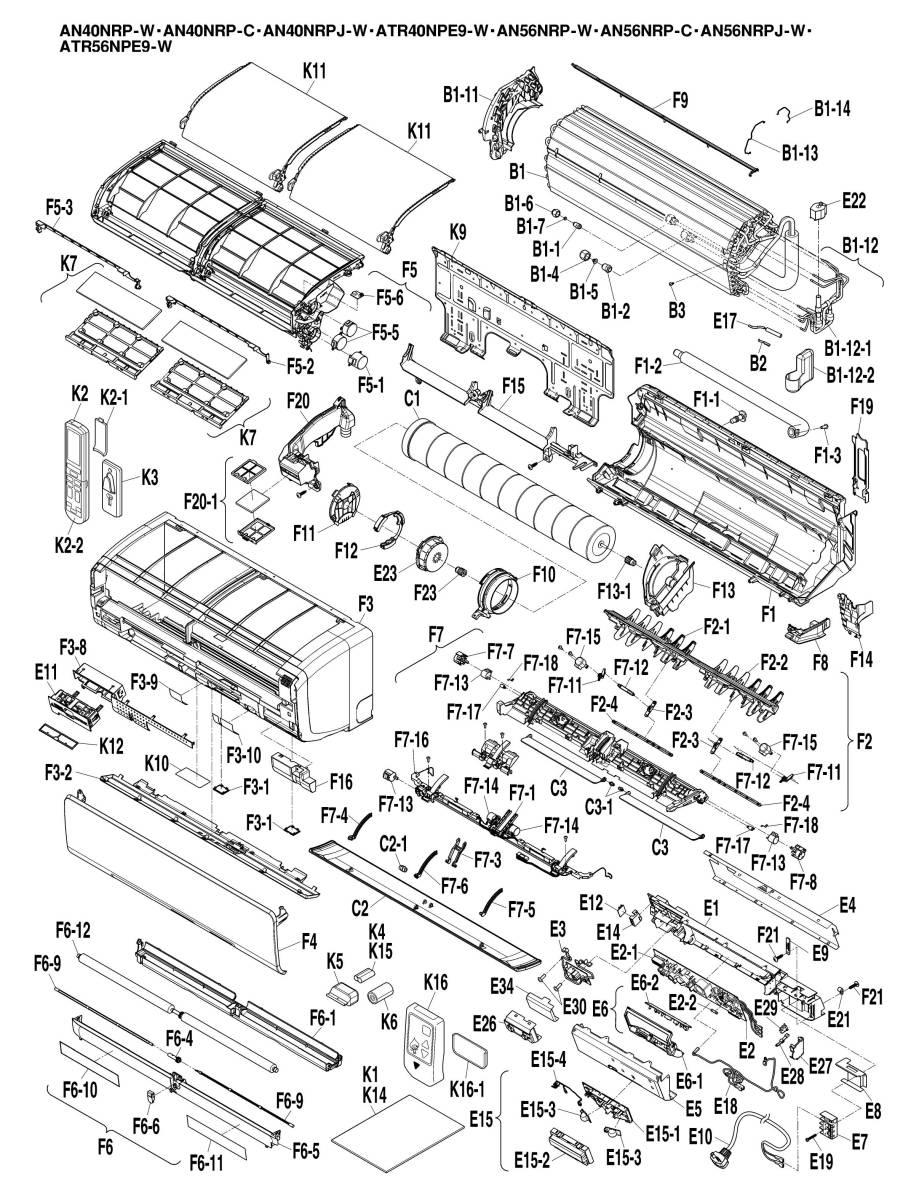

こちらの「パーツ図」で目的の部品を探しましたが、細かくてよく分かりません。（汗）

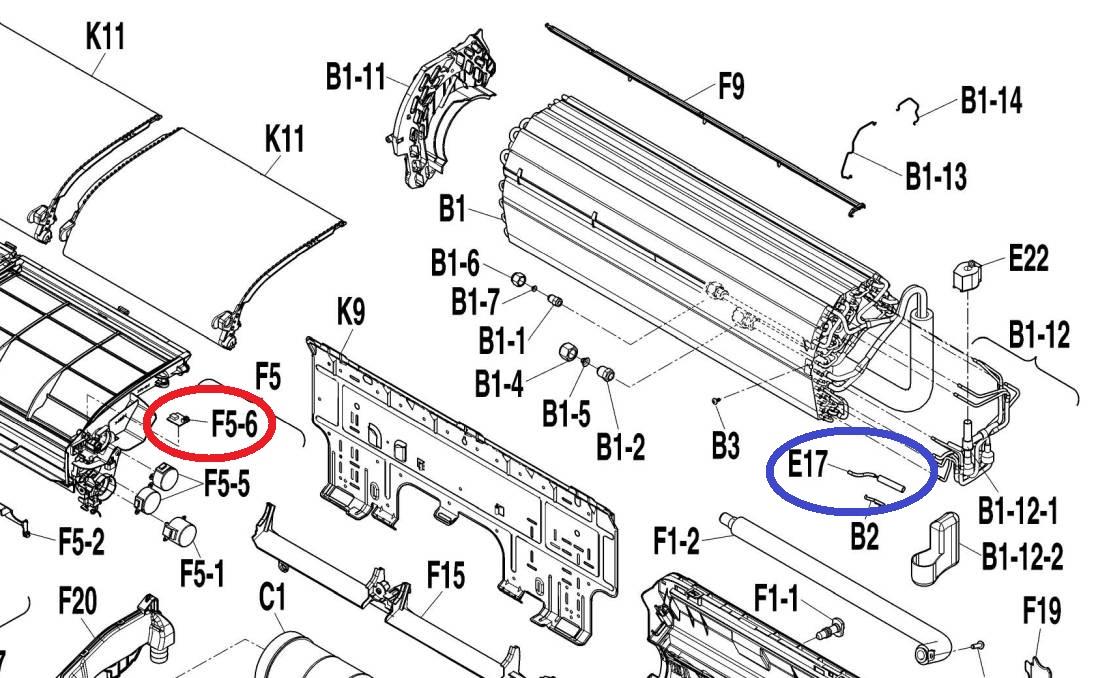

「温度センサー」とか「サーミスタ」で探したら、『サーミスタ組立品』（部品番号：2097341）が見つかりました。下の拡大図で「E-17」（青丸）です。
この他に、それらしいパーツとして『湿度センサー組立品』（部品番号：1966499 ）もありました。拡大図で「F5-6」（赤丸）です。
でも、この図だけでは何処に組み込まれているのか良く分かりません。（泣）
ダメ元で、まず『サーミスタ組立品』（部品番号：2097341）を発注しました。パーツ価格はなんと「220円（税別）！」です。「送料・代引手数料」（330円）を合わせても500円強。安い！！

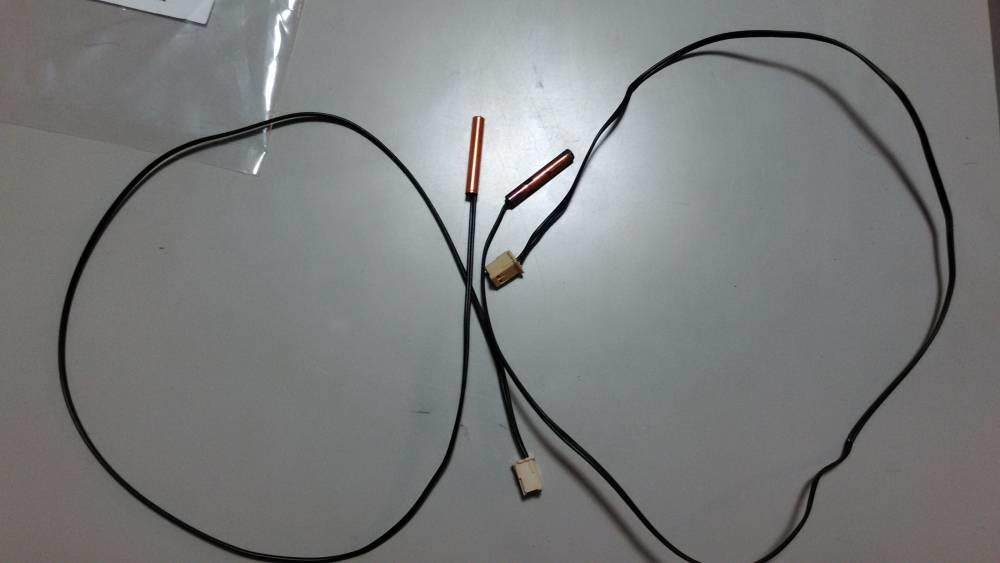

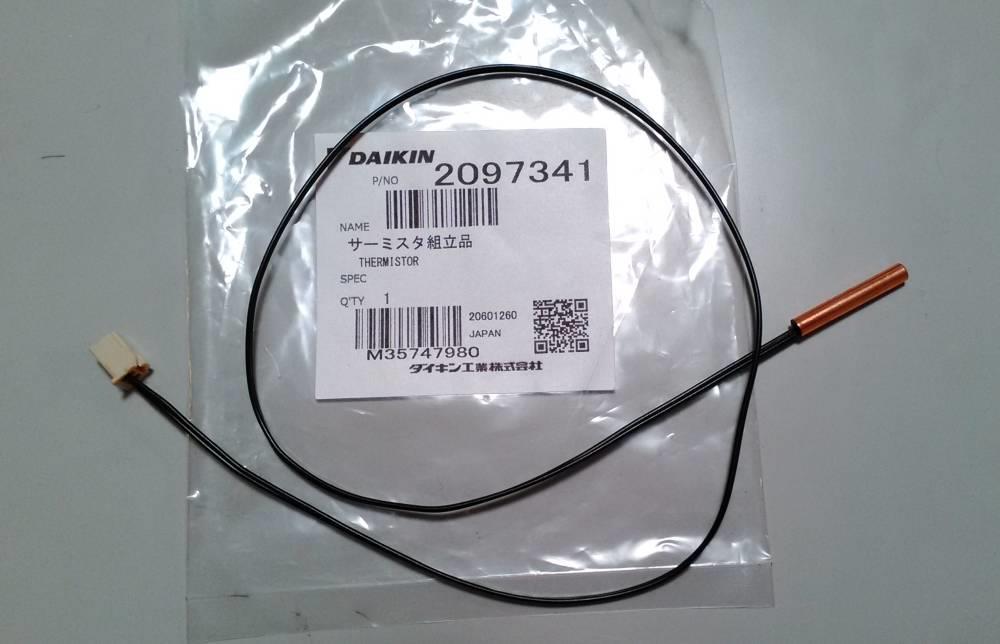

こちらが届いた部品です。3cmほどの細長いセンサーに長いコードが繋がってます。

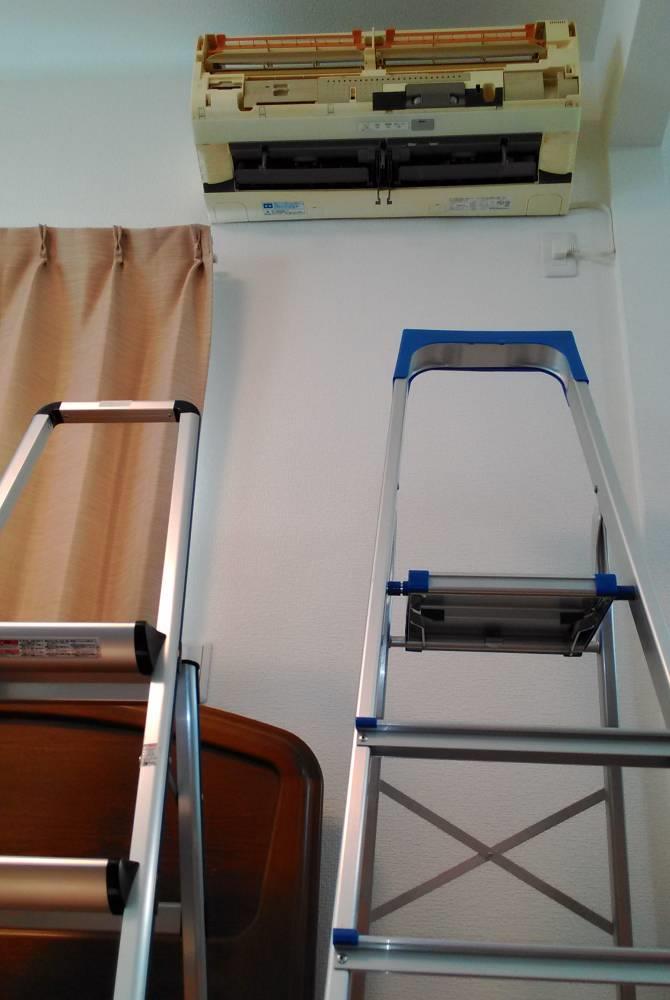

脚立を2脚用意して、いよいよエアコンの分解作業開始。
吹出しグリル風向板、エアフィルター、吸気フィルター、脱臭フィルター、ダストボックス、放電ユニットなど、外せるものは全部外しました。

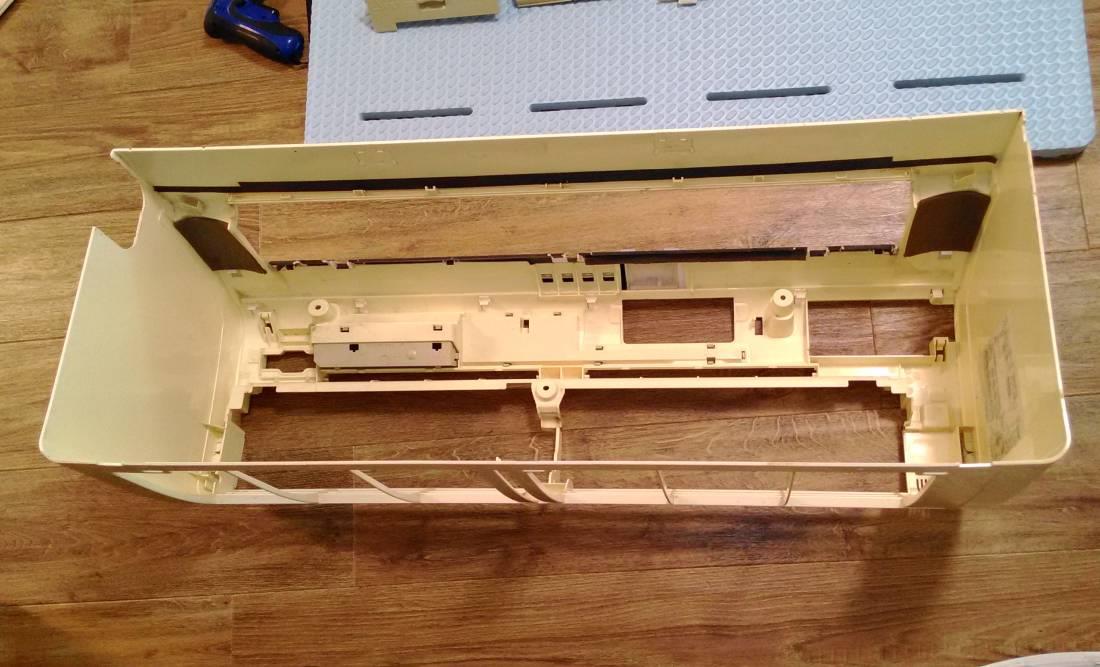

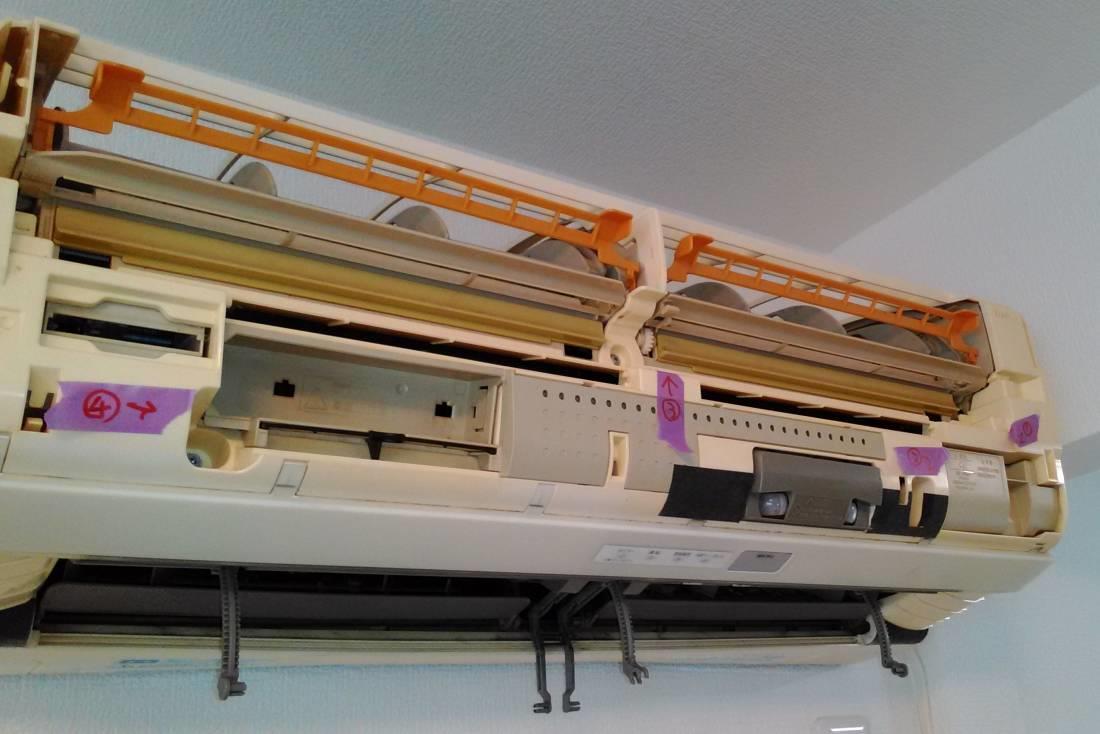

次に、前面ネジ4本と上面のフック3か所を外して、大きな「前面グリル」をゴソッと外します。外したパーツを間違えないよう、番号を書いたマスキングテープを貼っておきました。

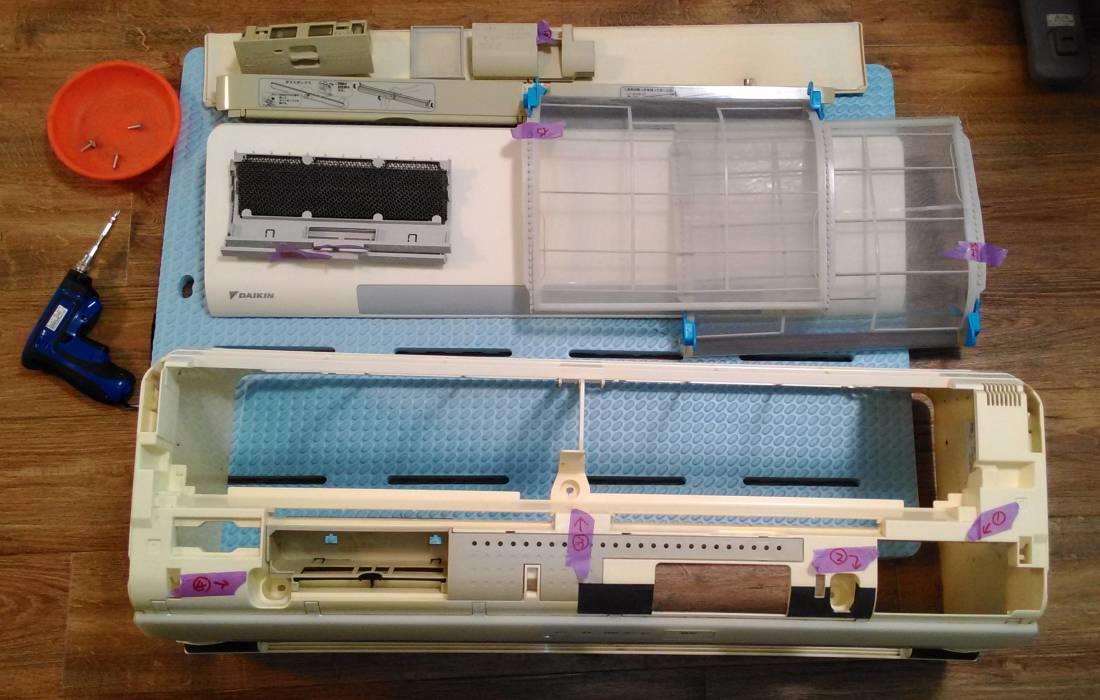

外した部品は床に並べて置きました。
もはやエアコンは原型を留めていません。ちゃんと元通りになるでしょうか？？（汗）
しかし、肝心の『サーミスタ組立品』がどこにあるのか分かりません。（汗）
あちらこちらのパーツを外したり持ち上げて、右側の奥にようやく発見。（狭い隙間だったので、写真を撮れませんでした）

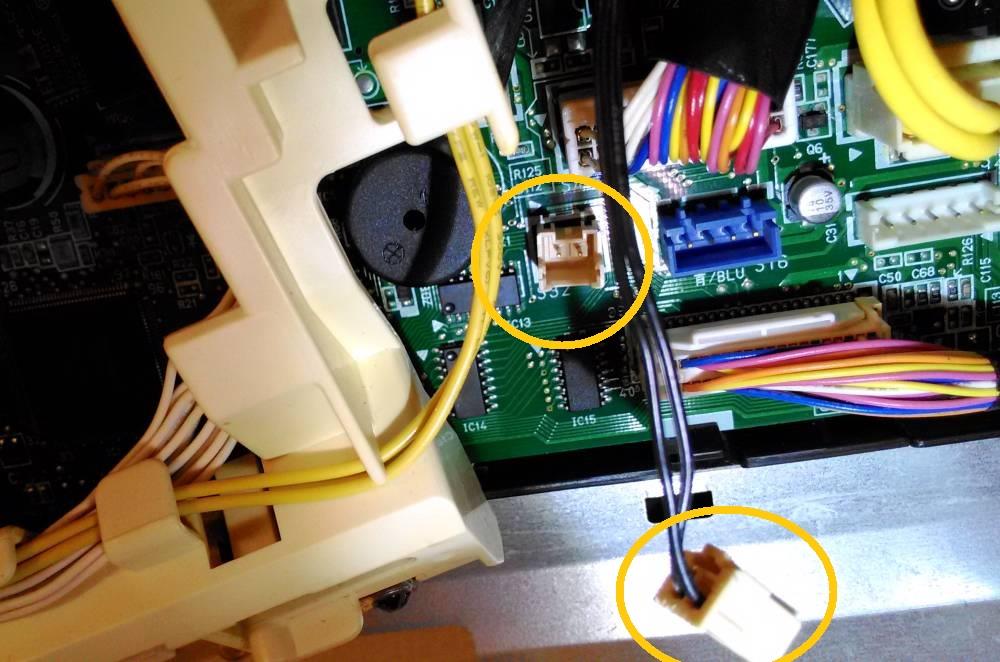

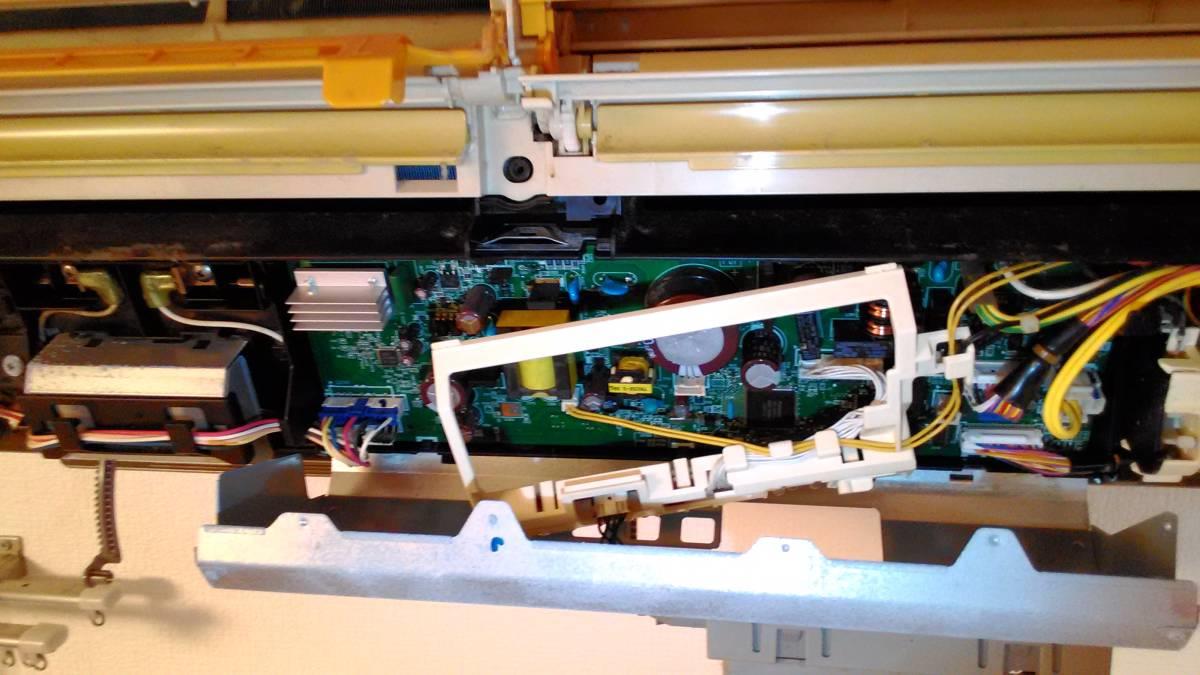

センサーからの細いコードを辿ると、メイン基盤へ繋がっています。

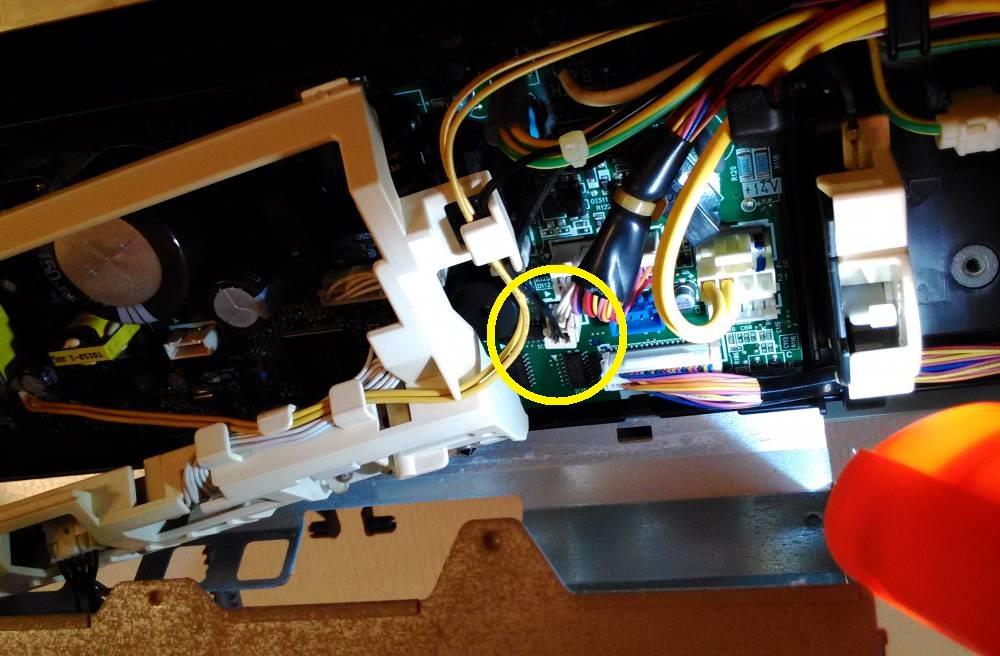

このコネクタへ繋がってました。
しかしセンサーのコードは、他の沢山のワイヤーハーネスと一緒に束ねて狭い隙間を通っているため、簡単には外せません。ワイヤーハーネスの固定クリップなどを外して、ようやくセンサーのコードを引き離しました。
コネクタからコードを外します。
新旧センサーが同じ形であることを確認して、新しいセンサーを狭い隙間からニッパーを差し入れて取り付けました。
しかし、取り付け場所は冷却パイプの脇です。これはどう考えても「吹き出し風の温度」を測るセンサーで、「室内の温度」を測るセンサーではなさそうです。（大汗）
パーツやカバーを元に戻して、あまり期待せずに試運転してみました。
すると、以前より少しマシに暖房するようになりましたが、暫く運転を続けていると「室内温度」の表示がグングン上がってきて、正常な運転ではない感じです。
この『サーミスタ組立品』は、室内の温度を測定するセンサーではなかったようです。（泣）
内部を観察していたら、どうやらこちらが室内の温度を測定するセンサーのようです。
部品図と照らし合わせると、これが『湿度センサー組立品』のようです。

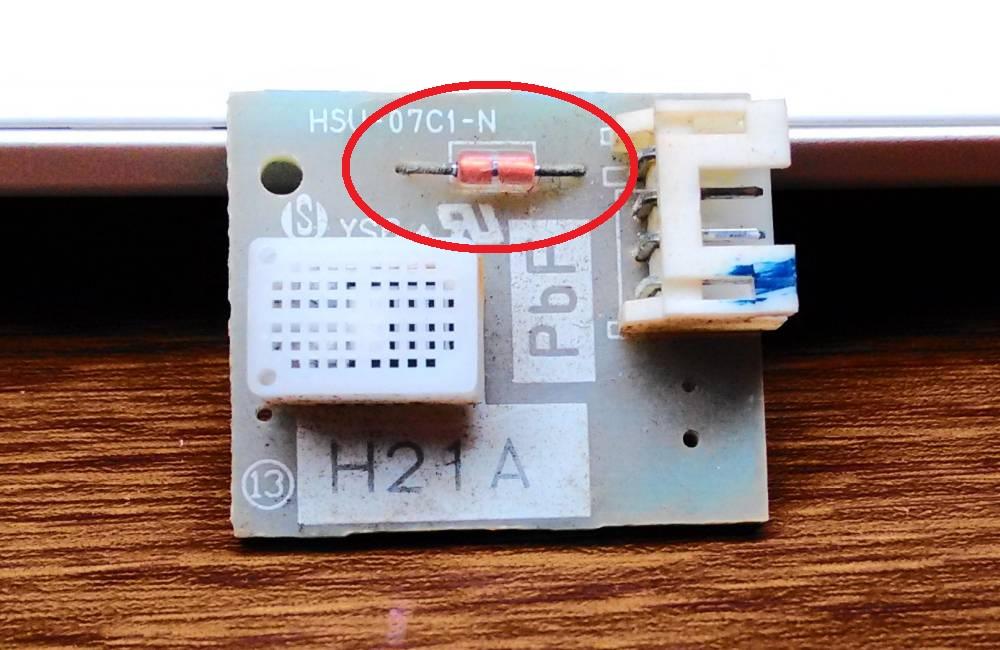

観察すると、赤いサーミスタ部品が基盤に組付けられているようです。つまりこの基盤は『湿度センサー』というパーツ名になっていますが、実は『室温センサー』も兼ねているようです。
パーツ名に騙されました。。。（泣）
気を取り直して、今度は『湿度センサー組立品』（部品番号：1966499）を発注しました。このパーツは現在後継品になっていて、新しい部品番号は「2195416」でした。

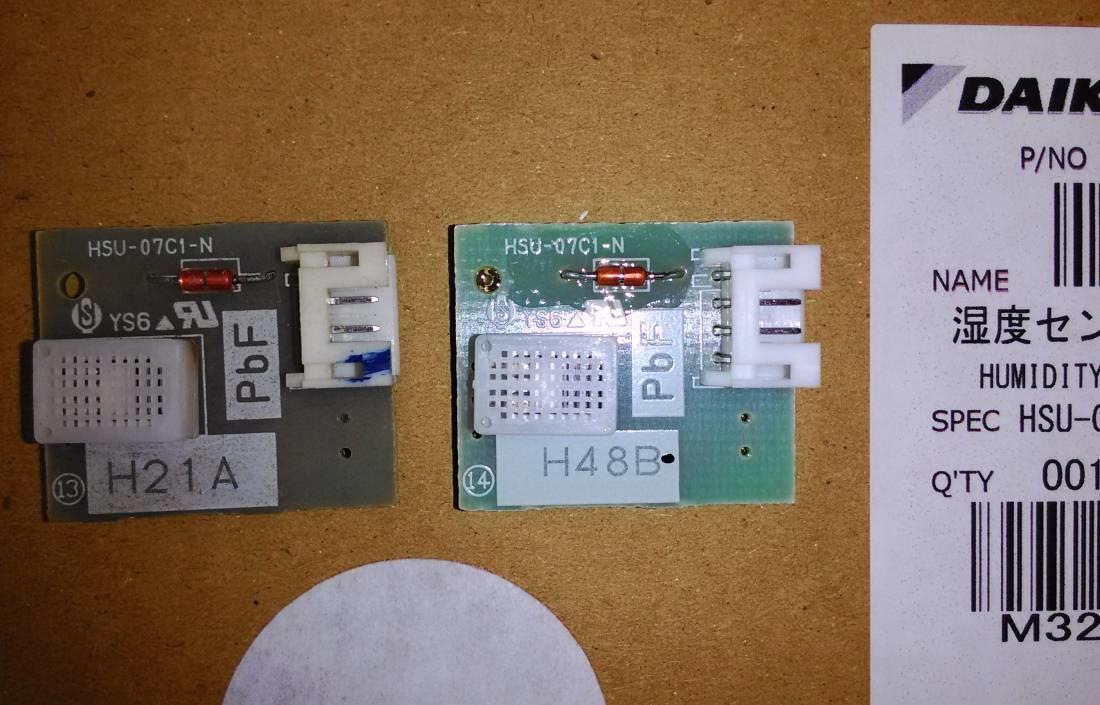

新旧パーツの形を確認。基板名のプリントは「H21A」から「H48B」に変更されていました。（右が新しいパーツです）
分解と組立は2度目になるので、試行錯誤だった前回に比べると数倍の速さで作業完了です。（笑）
新しい「湿度センサー」を組み付けました。
組み立て前に、普段は掃除できない部分をできるだけ綺麗に清掃しました。
前面グリルの内側も洗剤と雑巾で黒カビを除去！（掃除前の写真は精神衛生に良くないので、掲載していません（汗））
いよいよ2度目の試運転。

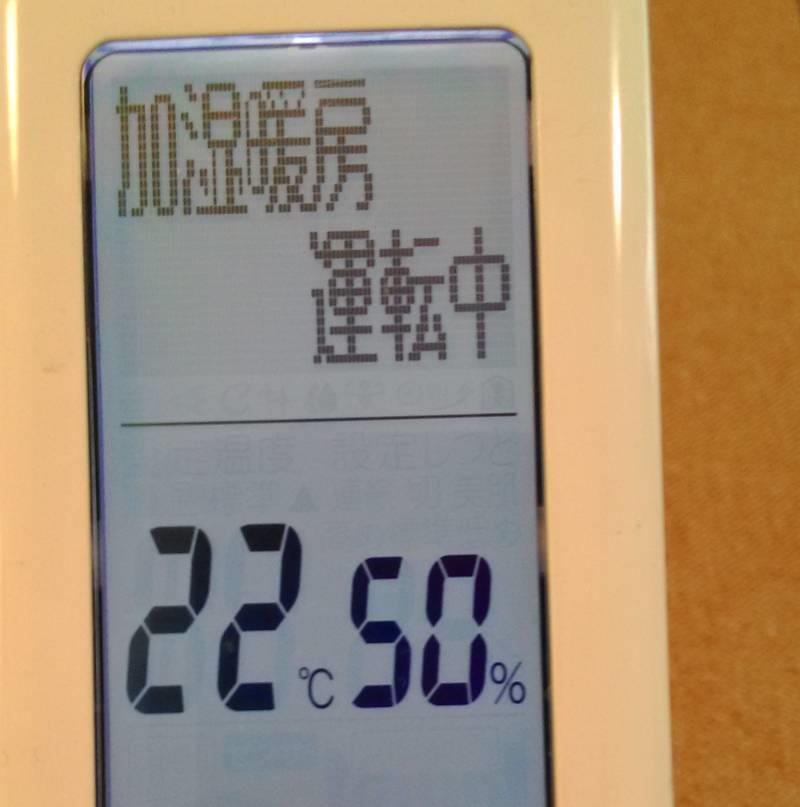

リモコンの設定温度は「22℃」で、湿度は「50%」です。

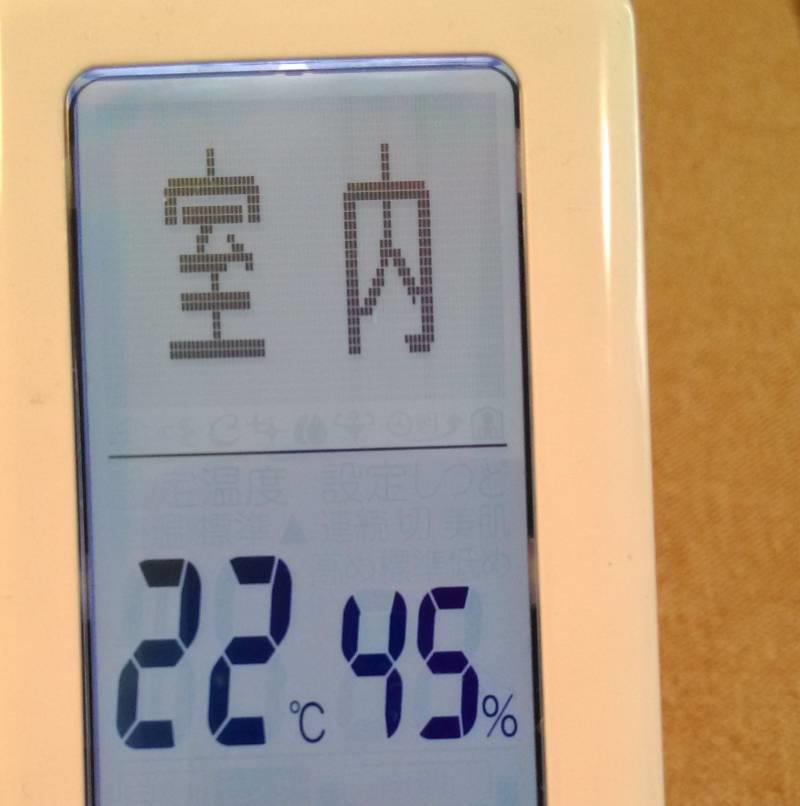

対する室内温度は「22℃」、湿度は「45%」と表示されています。
バッチリ治りました！ 大成功です！！
ちなみにこの修理にかかった費用は、部品代「1,350円（税別）」＋代引手数料「330円」だけです。
これで数十万円の出費が押さえられた（延命できた）ので、大満足です！（嬉）
