リアルームランプ

５７．リアにルームランプを増設しました　（2012年05月20日）

	プントのルームランプは、ルーフ部分のフロント側だけしかありません。このため前席はとても明るいのですが、後席はフロントシートの陰になってしまい、このように明るさが足りません。 ←　こんな感じです。このため夜間は、後席にうっかり荷物を置き忘れたりしますし、もしも後席の足元に物を落としたら、探し出すのは至難の業です。（泣）
	実は、以前にプントのルームライトと、４０７のルームランプとトランクランプをＬＥＤに換装しましたが、この際に購入したＬＥＤの基板セットが、まだ余っていたのです。（笑） ←　余っていたのは、この写真の一番右側の小さな２個の基板です。この基板を使って、後席にもルームランプを増設することにしました。
	ＬＥＤ基板を剥きだしのまま取り付ける訳にはいかないので、オークションで中古のルームランプを落札しました。購入したのは、ダイハツ・ムーブのルームランプです。グレーの室内用２個と、ブラックのラゲッジルーム用１個の３個セットで、全て白熱球用のものです。
	プントの天井の内装に穴を開けて、このルームランプを埋め込もうという考えです。でも、このままではＬＥＤ基板を取り付けることができないので、裏側を少し加工することにしました。
	白熱球の電球差し込み部分と電源のソケット部分は使わないので、金ノコとカッターナイフを使って切り取りました。（下側のルームランプが、ソケット部分などを切り取ったものです）このルームランプは白熱球用なので、熱対策のために奥行きが２ｃｍ程度あります。しかし、ＬＥＤはあまり熱を発しないので、もしプントの天井の奥行きが足らなくて収まらないようなら、サイド部分も金ノコでバリバリと切り取って使う予定です。
	ＬＥＤの基板２個は、このようにプラスチック板をルームランプの形に加工して、そこに両面テープで貼り付けました。
	基板を貼り付けたプラスチック板は、ルームランプ内に接着剤（ホットボンド）で固定しておきました。基板は２個使用したので、それぞれの配線を一つに束ねてハンダ付けして、配線の先にはギボシ端子を取り付けておきます。

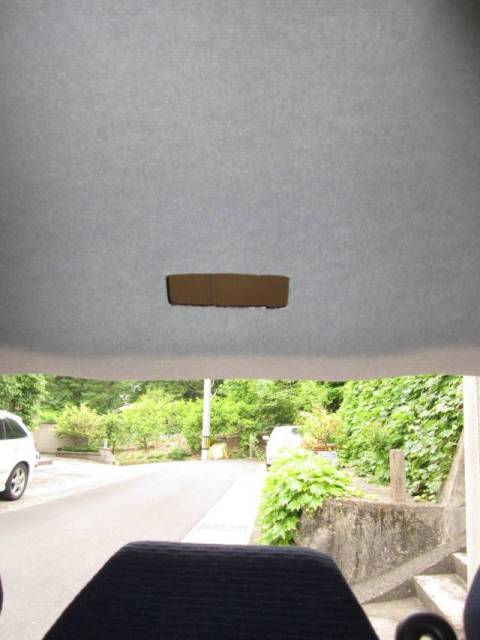

	そして、今回のメインイベント。プントの天井の内張に、ルームランプ取り付け用の穴を開けます。天井に開けた穴の位置はここ。リアゲートの端から１０ｃｍほどの場所で、内張が天井から斜めなっている部分です。リアゲートを開けて内張の中に手を突っ込んで色々と調べたところ、この部分に一番スペースがありそうだったからです。厚紙でルームランプの型紙を作って、内張に切り取り部分を鉛筆で書いて、「ゴシゴシ！」と、カッターナイフで切り取りました。内張の材質は柔らかいので、カッターナイフで簡単に切り取れました。
	この部分に、先程加工したルームランプを差し込みます。ルームランプには元々、取り付け用の爪がありますので、この爪を押し込みながら内張に開けた穴に押し入れると、「パチン」と見事にはまりました。サイズも色合いもバッチリです！奥行きも問題ありませんでした。
	次に、フロント側のルームランプから電源を取るために、天井の内張部分に配線コードを這わせます。配線コードは、ドアトリムのゴムを一部外しながら、内張に配線を通すための専用工具を使って、フロントからリアまで伸ばしました。写真は、フロントのルームランプ部分に、ギボシ端子を取り付けた配線を通したところです。
	フロントのルームランプから、電源を取り出すための配線をします。リアのルームランプはフロントと連動して点灯させますので、フロントのＬＥＤから配線を取り出します。配線は前回ＬＥＤ化した際に調査済みなので、そこからハンダ付けして取り出しました。
	そして、いよいよ試験点灯です。
	バンザーイ！予定通り、フロントのルームランプと同時にリアも点灯しました。フロントを手動でＯＮ－ＯＦＦさせると、リアも連動してＯＮ－ＯＦＦします。
	夜になって効果を試してみました。こちらがフロントのルームランプのみの場合です。シートの陰になる部分は、真っ暗で全く見えませんね。
	こちらが上の写真と全く同じ条件で、リアも点灯させたところです。リアシート上は勿論のこと、後席の足元もしっかり照らしています。これなら夜間の乗員の乗り降りや、荷物の積み降ろしも安心です。大成功でした。！
