13．アクセサリー電源を取り出しました

うちのイプシロンにはポータブルナビを付けていますが、電源はシガーライターから取っていました。
見た目が良くないだけでなく、シガーライターはドリンクホルダーのすぐ手前にあるので、ドリンクを置く際にいつも邪魔になってました。

以前乗っていたベクトラやプント、そしてプジョー４０７では、車内のヒューズボックスから簡単にアクセサリー電源を取り出せました。ところがイプシロンは、アクセサリー電源のヒューズボックスがエンジンルームにあるのです。
エンジンルームから車内まで電源を引き込むのは、かなり面倒です。
それに、イグニッションON時に常時１２Ｖの電気が流れているので、万一エンジンルーム内で被覆が摺れてショートすると、大変です。

そこで、最も確実な方法として、シガーソケットへの電源ハーネスを分岐させて電気を取り出すことにしました。このためには、センターコンソールを取り外す必要があります。

まず最初に、ドリンクホルダーの底にあるゴムシートを取り外します。
このゴムシートは底に敷いてあるだけなので、粘着テープなどをくっつければ、簡単に持ち上げることができます。


ゴムシートを取り外すと、下に１０ｍｍのナットが２個現れます。

このナットをソケットレンチで緩めます。


次に、後席のドリンクホルダーも同様に、底のゴムシートを取り外します。

こちらも底に敷いてあるだけなので、簡単に取り外せます。


すると、さらにプラスチックの底板が現れます。

赤丸部分の爪を押しながら持ち上げると、この底板も取り外せます。


この底板の下にも、１０ｍｍのナットがあります。

このナットもソケットレンチで緩めます。


さらに今度は、サイドブレーキの付け根にあるプラスチックのカバーを取り外します。

このカバーは爪ではまっているだけなので、隙間に指を入れてコジると、簡単に外れます。


すると、奥まった下の方に、やはり１０ｍｍのナットが現れます。

このナットをソケットレンチで緩めます。
深い部分にあるので、２０ｃｍほどのエクステンションバーが要ります。


最後に、センターコンソールの前側にある側面カバーを外します。

側面カバーは、赤丸部分の２ヶ所と、写真に写っていませんが、もう１ヶ所前方の計３ヶ所がボルトでとまっています。

助手席側も同じ仕組みですが、助手席のボルトは２ヶ所だけです。


側面カバーを外すと、この部分にもボルトがありますので、これを外します。

助手席側も全く同じ構造になっていますので、写真は割愛しました。


これで、センターコンソールを止めるボルト類は全て外れました。
ところが、シートのランバーサポートのレバーが邪魔で、完全に取り外すことができません。

そこで、コンソールを少し持ち上げて裏側から手を入れて、シガーソケットへ接続されているコネクタを抜きました。
コネクターを助手席側へ引っぱり出しましたので、このコードから電源を取り出します。


抜いたコネクターには、コードが３本ありました。
テスターで調べたところ、

・黒色のコードは、マイナス電源
・青／赤のコートは、プラス電源（アクセサリー電源）
・黄色のコードは、シガーソケットへのイルミネーション（照明）電源でした。


黒のコードと、青／赤のコードから、電源を分岐させます。

カーショップなどで売られている分岐用タップを使えば、簡単に分岐できますが、コードの被膜に金属板を突き刺す方法のためコードを痛めるので、僕はあまり好きではありません。

ここは、コードを切断して、しっかりハンダ付けして分岐させました。


シガーソケットから分岐させた電源コードは、運転席側のダッシュボード裏まで引き込ました。

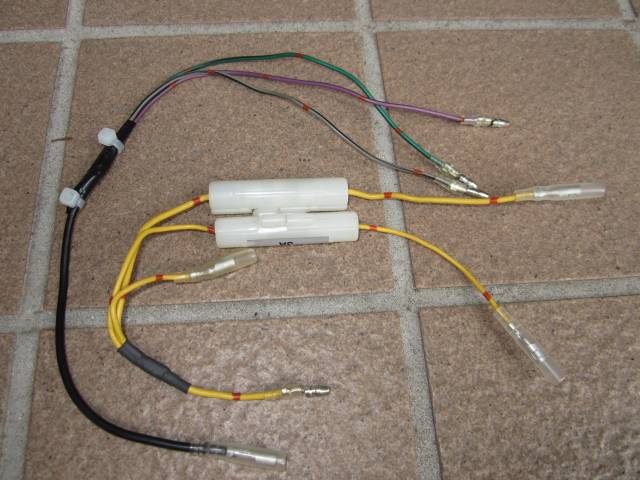

そこから、このような分岐コードで更に３本に分岐させます。

この分岐コードは、以前プント用に購入したオーディオデッキに付属していた配線を流用しました。
ちゃんとヒューズコネクタが付いていますし、最初から３本に分岐されていたので、途中で切断して、先端にギボシ端子を取り付けて加工しました。


ポータブルナビは、シガープラグ部分に変圧装置があり、１２Ｖ電圧を５Ｖに降圧しています。

そこで、プラグ部分を分解して、先端にギボシ端子を付けたコードで接続するように加工しました。


これらのコード類を運転席側のダッシュボード裏で整理して、完成です。

ナビの電源コードは、ステアリングコラムの隙間から裏側に入れました。
これで、とてもすっきりしました。


同様に、運転席側に設置したレーダー探知機も、ピラーとダッシュボードの隙間から電源コードを通して、ダッシュボード裏側で接続しました。

こちらもすっきりです！

さて、３つに分岐させたアクセサリー電源のうち、２つは上記の通りポータブルナビとレーダー探知機に使いましたので、あと１つ余っています。

この残りの１本は、ＥＴＣに使う予定です。
さ～て。オークションで安い中古ＥＴＣでもポチりますかっ！。（笑）
